LINEA MICHELANGELO – TAB Servo Torrette Quadre

La TAB è una torretta ad asse verticale con posizionamento bi-direzionale, nessuna alzata durante il cambio utensile, alte performance e minima manutenzione richiesta.

Queste torrette utilizzano un sistema di bloccaggio idraulico e ruotano grazie ad un MOTORE SERVO gestito interamente da un SERVO DRIVE. Le corone Hirth con un diametro maggiore conferiscono una maggiore rigidità alla torretta.

La torretta è predisposta con un corpo portautensili da 4 o 6 posizioni per l’utilizzo di portautensili a norma DIN69881, può anche essere fornita su richiesta con corpi portautensili speciali.
La TAB può essere utilizzata su torni a banco piano, inclinato o montata in verticale.



CARATTERISTICHE

• Rotazione ad alta velocità e minimi tempi di posizionamento
• Bi-direzionalità
• Doppio sensore per segnalare il bloccaggio e sbloccaggio torretta
• Sblocco e Blocco senza alzate
• Alta rigidità grazie al nuovo design
• Corpo portautensili con 4 o 6 posizioni di lavoro
• Possibilità di lavorare in posizioni intermedi (24 divisioni)
• Uscita liquido refrigerante da valvole laterali (previa utilizzo di utensili predisposti)
• Possibilità, su richiesta, di raggiungere la pressione dell’uscita refrigerante fino a 70bar

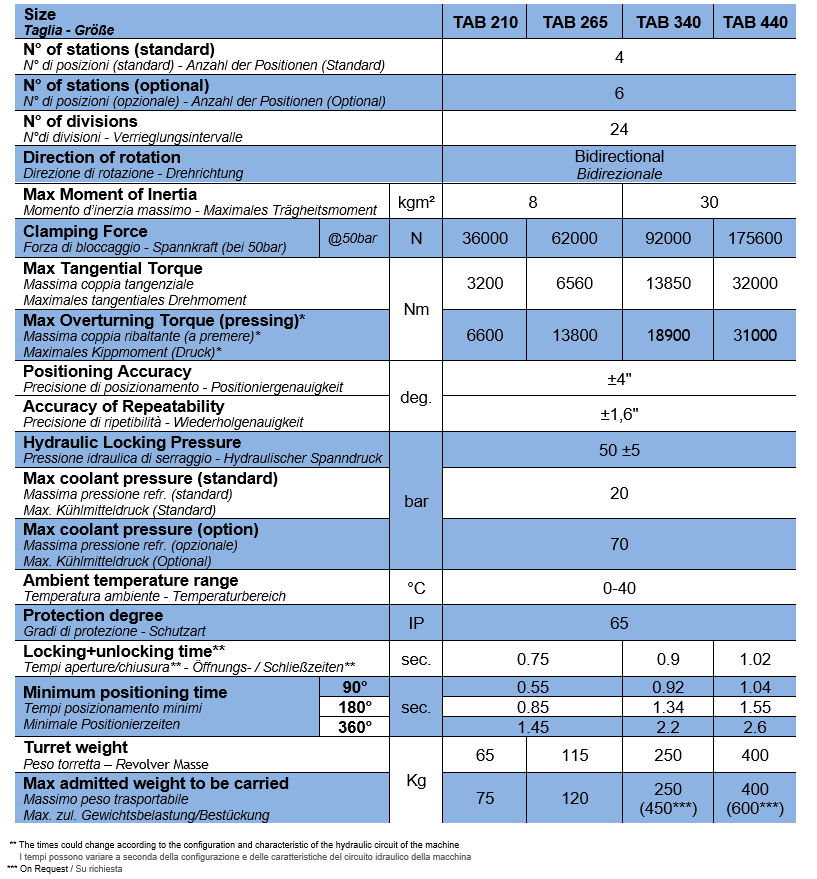

DATI TECNICI



FUNZIONAMENTO

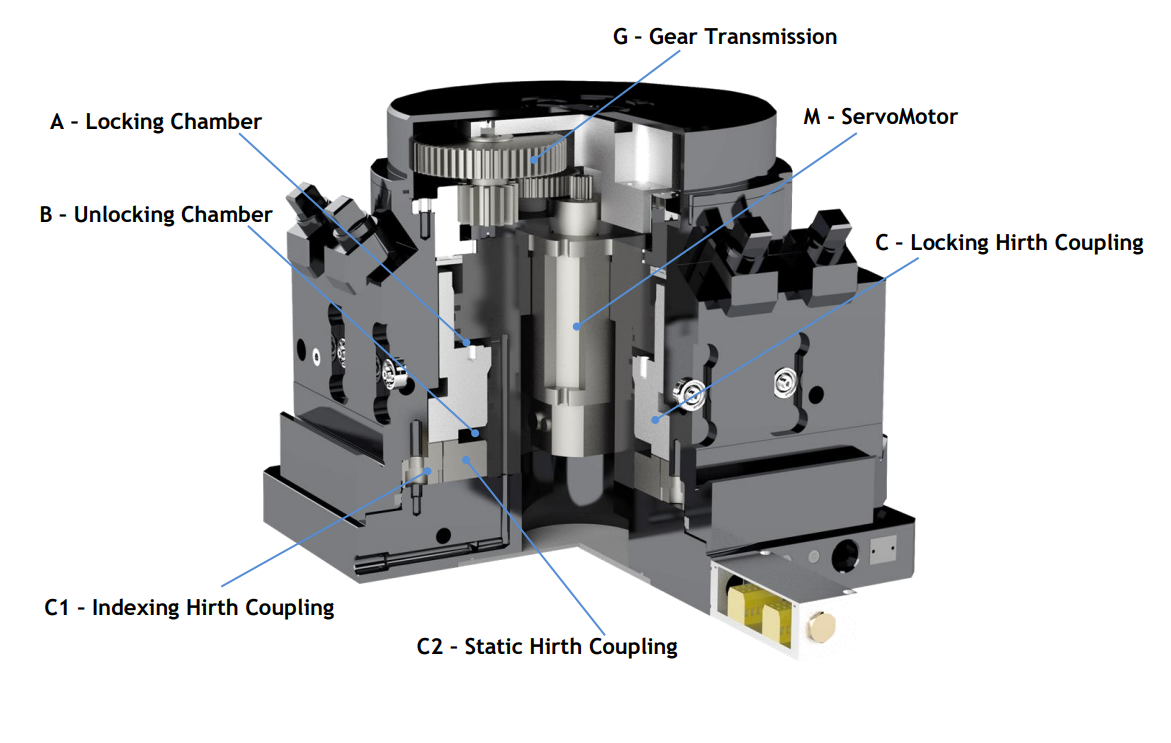

Il corpo portautensili ruota e si posiziona grazie a un Servo Motore interno di tipo Brushless (M) completamente controllato e gestito da un Servo Azionamento di ultima generazione tipo DMS08.
Quando la pressione idraulica dell’olio è nella camera (B) la corona cortocircuitante (C) viene spinta in alto disinnestando le corone hirth. La torretta è quindi pronta per un cambio utensile.
In fase di bloccaggio torretta, la pressione dell’olio nella camera (A) spinge la corona cortocircuitante (C) verso il basso accoppiandosi le corone hirth e serrando la torretta. Di fatto l’unità è pronta per lavorare. Il motore fa girare il corpo portautensili, attraverso la rotazione di una trasmissione ad ingranaggi, realizzando il cambio utensile.
La torretta è munita di molle di sicurezza che di fatto spingono la corona cortocircuitante (C) verso il basso anche quando la pressione idraulica è vicina allo zero.
Questo è solo un’auto chiusura di sicurezza della torretta in caso di mancanza della pressione idraulica (dovuta anche eventi di emergenza).
