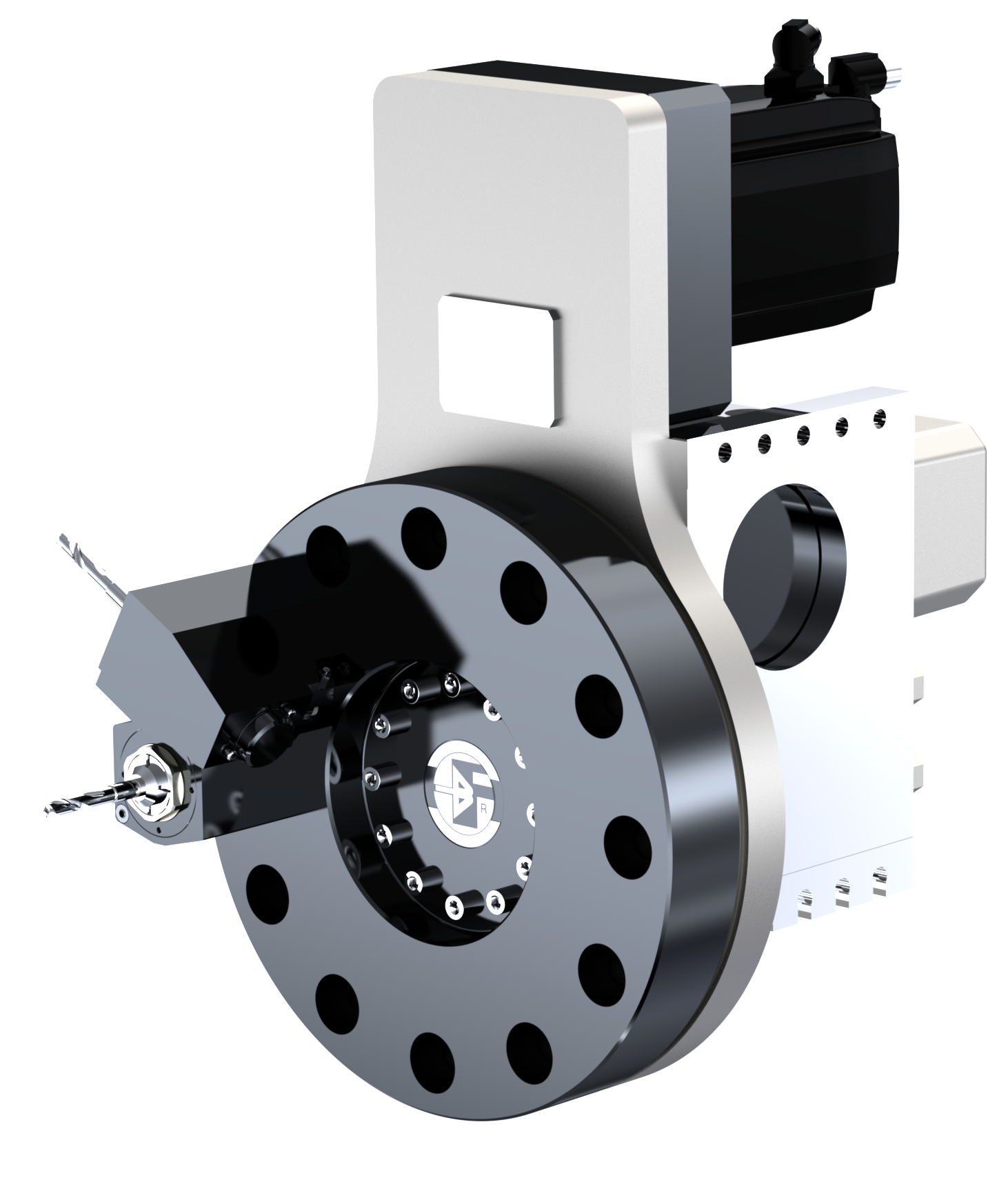

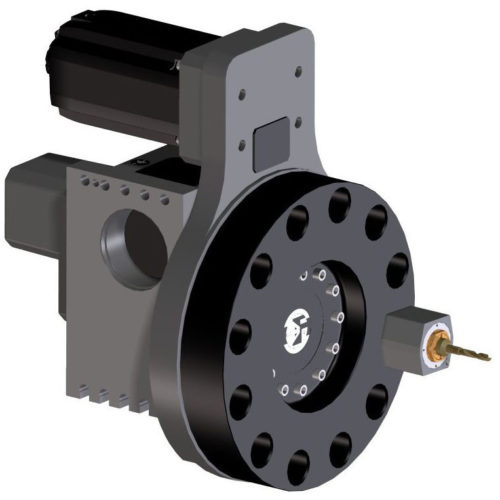

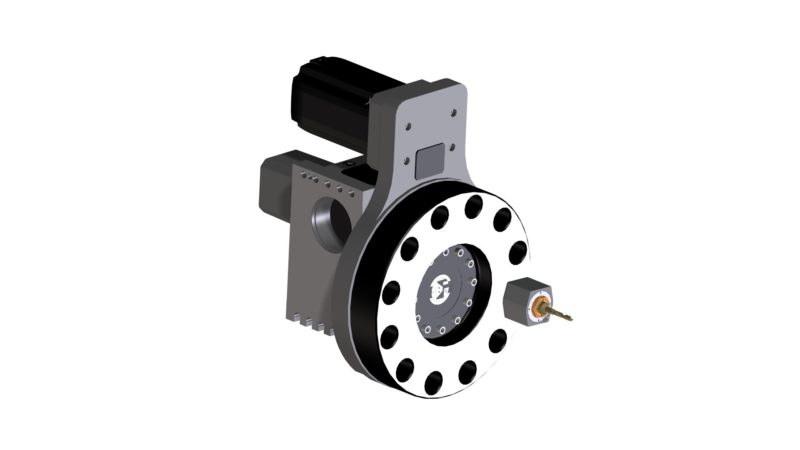

Serie TBYA
Questo tipo di torretta è stato studiato per essere applicato sull’ asse Y dei centri di tornitura.
La torretta presenta ingombri molto contenuti sia nei riguardi dell’autocentrante e della contropunta, sia nei riguardi del carro trasversale.
Questo permette di utilizzare i dischi portautensili di dimensioni standard.
| Size
Taglia |
TBYA120 | TBYA160 | TBYA200 | TBYA250 | TBYA320 | |||||
| Number of division
Numero di posizioni |
||||||||||
| Moment of Inertia
Momento d’inerzia |
Kgm² | 0,15÷1,8 | 0,15÷1,8 | 0,4÷8 | 0,4÷8 | 0,7÷40 | ||||
| Max tangential torque
Max coppia tangenziale |
Nm | 1100 | 1900 | 4000 | 7500 | 16000 | ||||
| Max Overturning torque in pressing direction
Max coppia ribaltante a premere |
1200 | 2100 | 6000 | 12000 | 25000 | |||||
| Max Overturning torque in lifting direction
Max coppia ribaltante a sollevare |
700 | 1600 | 3500 | 6500 | 13000 | |||||
| Max Unbalancing torque
Max coppia sbilanciata |
10 | 15 | 40 | 60 | 160 | |||||
| Positioning accuracy
Precisione di posizionamento |
Deg.
|
±4″ | ||||||||
| Accuracy of repeatability
Accuratezza Ripetibilità |
Deg.
|
±1,6″ | ||||||||
| Positining time *
Tempo di Posizionamento *
|
30° | sec | 0,13÷0,24 | 0,20÷0,34 | 0,64 | |||||
| 45° | sec | 0,17÷0,28 | 0,25÷0,38 | 0,71 | ||||||
| 180° | sec | 0,34÷0,50 | 0,53÷0,73 | 1,76 | ||||||
| Unlocking + Locking time*
Tempo di sbloccaggio + bloccaggio* |
sec | 0,43 | 0,53 | 1,2 | ||||||
| Pneumatic Locking Pressure
Pressione pneumatica di bloccaggio |
Bar | 5 ±1 | / | |||||||
| Hydraulic Locking Pressure
Pressione idraulica di bloccaggio |
Bar | 30 ±3 | ||||||||
| Max coolant pressure (standard version)
Max Pressione refrigerante (versione standard) |
bar | 40 | ||||||||
| Max coolant pressure (special version)
Max Pressione refrigerante (versione speciale) |
bar | 70 | ||||||||
| Max coolant pressure (with coolant device)
Max Pressione refrigerante (con adattatore refr. ) |
bar | 120 | ||||||||
| Turret weight
Peso torretta |
Kg | 90 | 100 | 180 | 250 | 550 | 800 | |||
Driven tool
| Size
Taglia |
TBYA120 | TBYA160 | TBYA200 | TBYA250 | TBYA320 | |||
| VDI size
Taglia VDI |
20-30 | 30-40 | 40-50 | 50-60 | 60 | |||
| Max speed of driven tool
Velocità massima motorizzazione |
rpm | 6000 | 5000 | 3500 | ||||
| Max speed of driven tool (forced lubrication version)
Velocità massima motorizzazione (versione lubr. forzata) |
rpm | 8000 | 7000 | / | ||||
| Max motor nominal torque (S1)
Massima copia nominale motore (S1) |
Nm | 16 | 20 | 50 | 55 | 100 | ||
| Max nominal power
Massima potenza nominale |
Kw | 5 | 6 | 9 | 10 | 15 | ||
| Ratio: RPM motor : RPM take power
Rapporto: Giri/min motore – Giri/min presa di moto |
1:1 | |||||||
| / | / | 1:1.25 | 1:1.315 | 1:1.52 | 1:1.45 | 1:1.85 | ||
| Live Tooling System
Sistema/Dentatura utensile |
Baruffaldi – DIN5480 | |||||||
