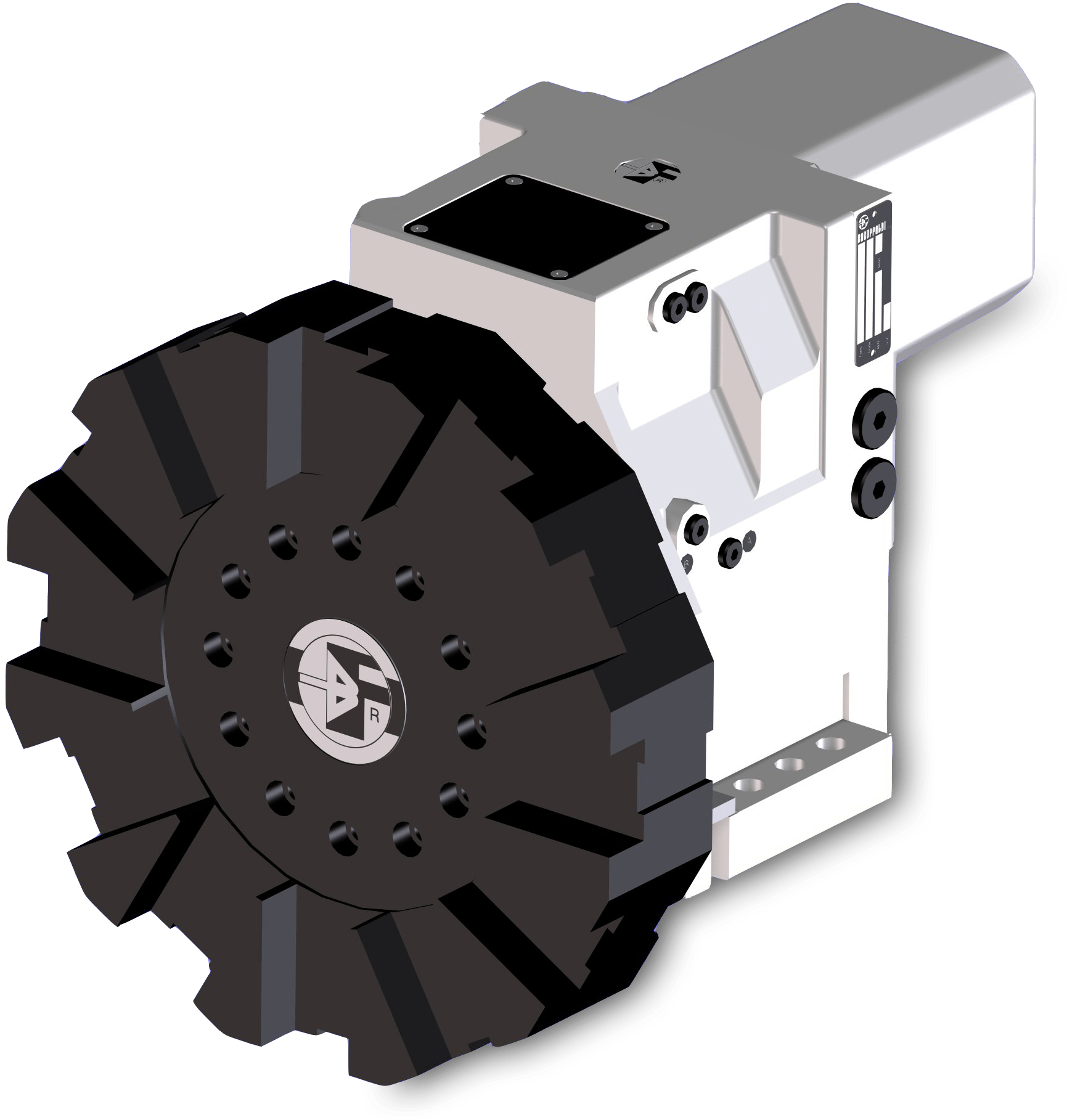

Serie Eco-Line TBH

Una nuova linea di torrette è stata progettata per rispondere alla competizione globale.
Esse utilizzano un sistema di bloccaggio idraulico.

Size

Taglia

TBH 160 TBH 200 TBH 250
Number of division

Numero di posizioni

8 – 12 -16 – 24
Direction of rotation

Direzione di rotazione

Bidirectional

Bidirezionale

Moment of  Inertia

Momento d’inerzia

Kgm² 0,15÷1,8 0,4÷8 0,4÷8
Max tangential torque

Max coppia tangenziale

Nm 1900 4000 7500
Max Overturning torque (pressing)

Max coppia ribaltante (a premere)

2100 6000 12000
Max Overturning torque (lifting)

Max coppia ribaltante (a sollevare)

1600 3500 6500
Max Unbalancing torque

Max coppia sbilanciata

15 40 60
Positioning  accuracy

Precisione di posizionamento

Deg. ±4″
Accuracy of repeatability

Accuratezza Ripetibilità

±1,6″
Positining time *

Tempo di Posizionamento *



30° sec 0,13÷0,24 0,20÷0,34
45° sec 0,17÷0,28 0,25÷0,38
180° sec 0,34÷0,50 0,53÷0,73
Unlocking time*

Tempo di sbloccaggio*

sec 0.2 0.25
Locking time*

Tempo di bloccaggio*

sec 0.23 0.28
Hydraulic Locking Pressure

Pressione idraulica di bloccaggio

Bar 40 ±3 30 ±3
Max coolant pressure (standard version)

Max Pressione  refrigerante (versione standard)

bar 40
Max coolant pressure (special version)

Max Pressione  refrigerante (versione speciale)

bar 70
Max coolant pressure (with coolant device)

Max Pressione  refrigerante (con adattatore refr.)

bar 160
Ambient temperature range

Temperatura ambiente

°C 0-40
Protection degree

Gradi di protezione

IP 65
