Serie TB

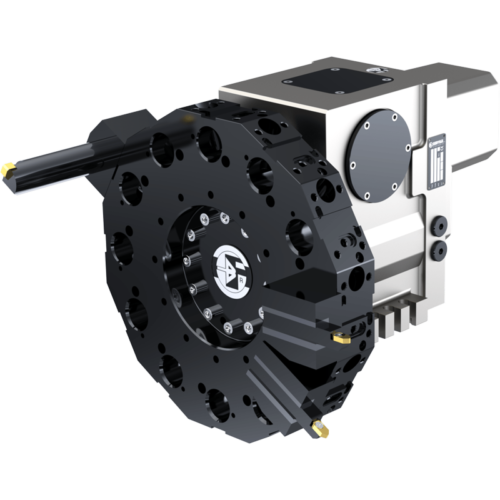

Le torrette della serie TB.. utilizzano per la rotazione un SERVO-MOTORE BRUSHLESS gestito da un azionamento intelligente di ultima generazione.

Da questa combinazione scaturiscono posizionamenti con tempi estremamente ridotti e privi di urti.

Il bloccaggio della torretta è a sicurezza intrinseca con Molle Belleville che conferiscono elevata rigidità alla torretta.Un attuatore pneumatico (standard) o idraulico (a richiesta) provvede allo sbloccaggio/bloccaggio della torretta.

Le torrette sono inoltre predisposte per diversi numeri di posizioni e varie inerzie delle masse applicate.

Size

Taglia

TB100 TB120 TB160 TB200 TB250 TB320 TB400 TB500
Number of division

Numero di posizioni

8-12-16 8 – 12 – 16 – 24
Moment of  Inertia

Momento d’inerzia

Kgm² 0,25 0,15÷1,8 0,15÷1,8 0,4÷8 0,4÷8 0,7÷40 20÷100 100
Max tangential torque

Max coppia tangenziale

Nm 450 1100 1900 4000 7500 16000 26000 75000
Max Overturning torque in pressing direction

Max coppia ribaltante a premere

400 1200 2100 6000 12000 25000 41400 50000
Max Overturning torque in lifting direction

Max coppia ribaltante a sollevare

150 700 1600 3500 6500 13000 20000 25000
Max Unbalancing torque

Max coppia sbilanciata

3 10 15 40 60 160 470 500
Positioning  accuracy

Precisione di posizionamento

Deg.



±4″
Accuracy of repeatability

Accuratezza Ripetibilità

Deg.



±1,6″
Positining time *

Tempo di Posizionamento *



30° sec 0,13 0,13÷0,24 0,20÷0,34 0,64 0,86
45° sec 0,17 0,17÷0,28 0,25÷0,38 0,71 0,96
180° sec 0,3 0,34÷0,50 0,53÷0,73 1,76 2,42
Unlocking + Locking time*

Tempo di sbloccaggio + bloccaggio*

sec 0,3 0,43 0,53 1,2
Pneumatic Locking Pressure

Pressione pneumatica di bloccaggio

Bar 5 ±1 /
Hydraulic Locking Pressure

Pressione idraulica di bloccaggio

Bar / 30 ±3
Max coolant pressure (standard version)

Max Pressione  refrigerante (versione standard)

bar 40
Max coolant pressure (special version)

Max Pressione  refrigerante (versione speciale)

bar 70
Max coolant pressure (with coolant device)

Max Pressione  refrigerante (con adattatore refr. )

bar / 120 /
Turret weight

Peso torretta

Kg 30 50 55 100 120 300 370 520
