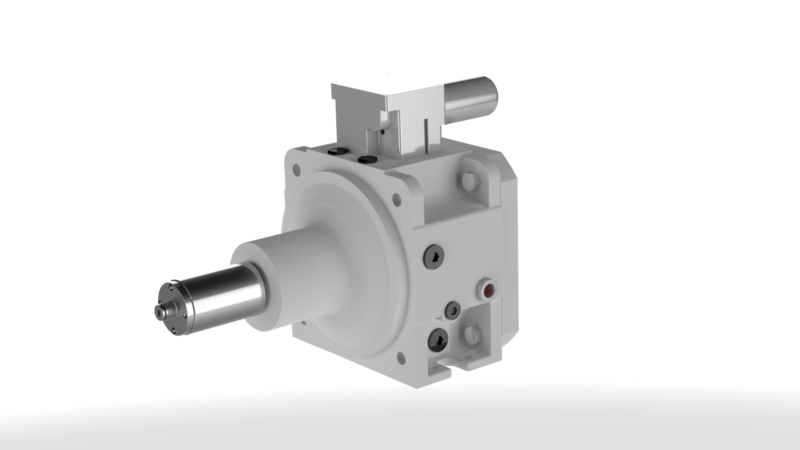

Serie CE – CTG (passaggio refrigerante interno)

Questa applicazione speciale permette l’utilizzo del Cambio Epicicloidale a 2 Rapporti in soluzioni “inline”, con passaggio di liquido refrigerante attraverso il cambio e il mandrino direttamente verso l’utensile.

CE-CTG1 SOLUZIONE IN LINEA: albero d’uscita standard con foro passante

I cambi CE13 e CE14 (con alberi di uscita standard ) hanno un foro attraverso l’unità che permette, al costruttore di macchine utensili, di sviluppare e applicare al cambio una sua soluzione personalizzata ( un tubo interno addizionale collegato a un giunto rotante, di solito, già presente all’interno di molti motori).

CE-CTG2 SOLUZIONE IN LINEA: albero d’uscita speciale con foro passante

I cambi CE13 e CE14 con alberi di uscita ø70mm (opzione scanalato DIN5480) hanno un foro e un tubo interno integrato attraverso l’unità che permette, al costruttore di macchine utensili, di connettere direttamente un giunto rotante secondo le proprie necessità direttamente sull’uscita albero del cambio.

CE-CTG3 SOLUZIONE IN LINEA: albero d’uscita speciale con foro passante + giunto rotante
I cambi CE13 e CE14 con alberi di uscita ø70mm (opzione scanalato DIN5480) sono forniti con un giunto
rotante integrato sull’albero di uscita del cambio permettendo di connettere l’unità direttamente sul motore e sulla macchina.
