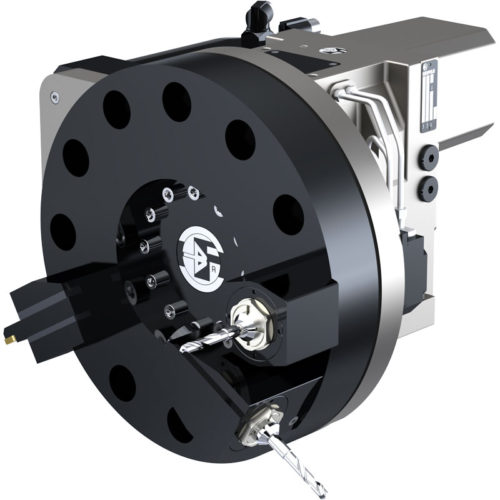

Torrette TBHMA

Una nuova linea di torrette è stata progettata per rispondere alla competizione globale.
Esse utilizzano un sistema di bloccaggio idraulico.

Torrette ad utensili rotanti con motorizzazione esterna modulare che si applica esternamente alla torretta TBH standard, gira solo l’utensile interessato alla lavorazione.

Innesto automatico, senza perdita di tempo, dell’utensile rotante in posizione di lavoro (non sono necessari orientamenti dell’albero del modulo né prima né dopo l’indexaggio della torretta – RISPARMIO TEMPI MORTI).

Utilizzo di dischi a norme ISO 10889 (ex DIN 69880).In tutte le posizioni è possibile montare indifferentemente un utensile rotante o fisso.

Ingombri del sistema di motorizzazione contenuti, tali da non limitare il campo di avoro del tornio.

Torrette TBHMA – Dati tecnici generali

Size

Taglia

TBHMA 160 TBHMA 200 TBHMA 250
Number of division

Numero di posizioni

8 – 12 -16 – 24
Direction of rotation

Direzione di rotazione

Bidirectional

Bidirezionale

Moment of  Inertia

Momento d’inerzia

Kgm² 0,15÷1,8 0,4÷8 0,4÷8
Max tangential torque

Max coppia tangenziale

Nm 1900 4000 7500
Max Overturning torque (pressing)

Max coppia ribaltante (a premere)

2100 6000 12000
Max Overturning torque (lifting)

Max coppia ribaltante (a sollevare)

1600 3500 6500
Max Unbalancing torque

Max coppia sbilanciata

15 40 60
Positioning  accuracy

Precisione di posizionamento

Deg. ±4″
Accuracy of repeatability

Accuratezza Ripetibilità

±1,6″
Positining time *

Tempo di Posizionamento *



30° sec 0,13÷0,24 0,20÷0,34
45° sec 0,17÷0,28 0,25÷0,38
180° sec 0,34÷0,50 0,53÷0,73
Unlocking time*

Tempo di sbloccaggio*

sec 0.2 0.25
Locking time*

Tempo di bloccaggio*

sec 0.23 0.28
Hydraulic Locking Pressure

Pressione idraulica di bloccaggio

Bar 40 ±3 30 ±3
Max coolant pressure (standard version)

Max Pressione  refrigerante (versione standard)

bar 40
Max coolant pressure (special version)

Max Pressione  refrigerante (versione speciale)

bar 70
Max coolant pressure (with coolant device)

Max Pressione  refrigerante (con adattatore refr.)

bar 160
Ambient temperature range

Temperatura ambiente

°C 0-40
Protection degree

Gradi di protezione

IP 65

*The times could change according to the configuration and characteristic of the hydraulic circuit of the machine
*I tempi possono variare a secondo della configurazione e delle caratteristiche del circuito idraulico della macchina

Torrette TBHMA – Dati tecnici unità motorizzata

Size

Taglia

TBHMA160 TBHMA200 TBHMA250
VDI size

Taglia VDI

30-40 40-50 50-60
Max speed of driven tool

Velocità massima motorizzazione

rpm 6000 5000 5000
Max speed of driven tool (forced lubrication version)

Velocità massima motorizzazione (versione lubr. forzata)

rpm 8000 8000 8000
Max motor nominal  torque (S1)

Massima copia nominale motore (S1)

Nm 20 50 55
Max nominal power

Massima potenza nominale

Kw 6 9 10
Ratio: RPM motor : RPM take power

Rapporto: Giri/min motore – Giri/min presa di moto

1:1 1:1 1:1
1:1,25 1:1,315 1:1,52
Live Tooling System

Sistema/Dentatura  utensile

Baruffaldi Baruffaldi Baruffaldi
DIN 1809 DIN 1809 DIN 1809
DIN 5480 DIN 5480 DIN 5480
