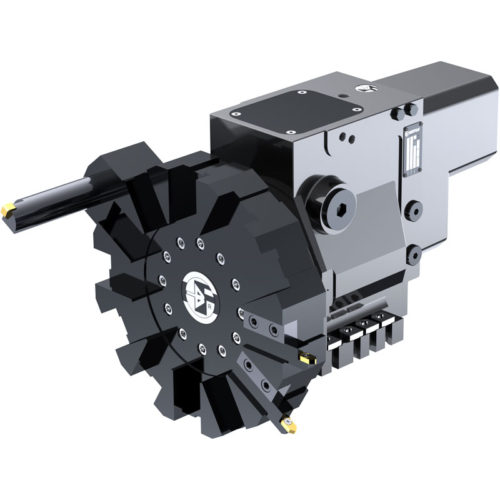

TE – Torrette Elettromeccaniche con Disco Portautensili
Torrette con funzionamento totalmente elettromeccanico sia per la rotazione del disco portautensili sia per lo sbloccaggio/bloccaggio della torretta.
Le torrette della serie TE non necessitano di componenti idraulici o pneumatici aggiuntivi per il loro funzionamento.
| Size
Taglia |
TE 120 |
TE 160 | TE 200 |
TE 250 |
||
| Number of division
Numero di posizioni |
4 – 6 – 8 – 12 |
|||||
| Direction of rotation
Direzione di rotazione |
Bidirectional Bidirezionale |
|||||
| Moment of Inertia
Momento d’inerzia |
Kgm² |
1,2 |
6 |
|||
| Max tangential torque
Max coppia tangenziale |
Nm |
1100 |
1900 | 4000 |
7500 |
|
| Max Overturning torque (pressing)
Max coppia ribaltante (a premere) |
1200 |
2100 | 6000 |
12000 |
||
| Max Overturning torque (lifting)
Max coppia ribaltante (a sollevare) |
700 |
1600 | 3500 |
6500 |
||
| Max Unbalancing torque
Max coppia sbilanciata |
10 |
15 | 40 |
60 |
||
| Positioning accuracy
Precisione di posizionamento |
Deg. |
±4″ |
||||
| Accuracy of repeatability
Accuratezza Ripetibilità |
±1,6″ |
|||||
| Positining time *
Tempo di Posizionamento *
|
30° | sec |
0,36 |
0,45 |
||
| 45° | sec |
0,45 |
0,57 |
|||
| 180° | sec |
1,25 |
1,7 |
|||
| Unlocking + Locking time
Tempo di sbloccaggio + blocaggio |
sec |
0.5 |
0.9 |
|||
| Indexing frequency*
Frequenza cambio utensile* |
n°/h |
800 |
700 | 550 |
400 |
|
| Motor voltage
Voltaggio motore |
V |
110 – 220 – 380 |
||||
| Max coolant pressure (standard version)
Max Pressione refrigerante (versione standard) |
bar |
20 |
||||
| Max coolant pressure (special version)
Max Pressione refrigerante (versione speciale) |
bar |
70 |
||||
| Ambient temperature range
Temperatura ambiente |
°C |
0-40 |
||||
| Protection degree
Gradi di protezione |
IP |
65 |
||||
