Serie YAX Standard

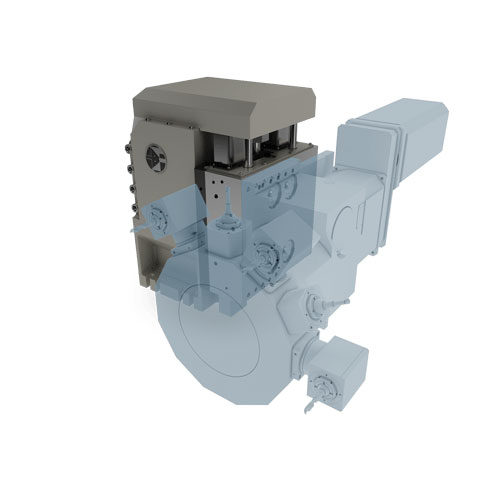

L’unità Asse Y permette spostamenti degli utensili in direzione Y al fine di ottenere particolari meccanici con lavorazioni fuori asse, quali spianature, forature e maschiature, cave per linguette ecc.
L’unità può essere alloggiata su torni a banco piano e a banco inclinato, laddove sia previsto uno spostamento Y perpendicolare alla slitta. La robusta colonna in ghisa meehanite con guide a strisciamento di ampie dimensioni e tutti gli altri componenti generosamente dimensionati, in unione al sistema di precarico trasversale delle guide (patent pending), garantiscono lavorazioni meccaniche estremamente severe sia con utensili fissi che con utensili rotanti.
Grazie alla progettazione modulare, l’ Asse Y serie YAX è disponibile in 3 taglie: YAX 16 (per torrette di taglia 120 and 160), YAX 25 (per torrette di taglia 200 e 250) and YAX 40 (per torrette di taglia 320 e 400).
Sono disponibili corse standard e corse personalizzate su richiesta cliente (da valutare con il nostro Ufficio Tecnico).
| Y-Axis unit | YAX | |||||||||
| YAX size | 160 | 250 | 400 | |||||||
| Turret size | 120 | 160 | 200 | 250 | 320 | 400 | ||||
| Nominal stroke * | mm | ± 60 | ± 80 | ± 100 | ||||||
| Ball screw diameter x pitch | mm | 32 x 5 | 40 x 5 | 63 x 10 | ||||||
| Max speed in Y direction | m/min | 10 | 10 | 10 | ||||||
| Max motor speed | rpm | 4000 | 4000 | 2000 | ||||||
| Max feed force in Y direction | KN | 8 | 12 | 18 | 27 | 32 | 39 | |||
| Min suggested motor torque | Nm | 4 | 6 | 10 | 13 | 25 | 30 | |||
| Hydraulic brake force in Y-direction ** | N/bar | 50 | 90 | 180 | ||||||
| Max Y-direction hydraulic brake oil pressure *** | bar | 100 (150) | 100 (150) | 100 (150) | ||||||
| Positioning accuracy | Motor encoder | µm | ≤ 20 | ≤ 20 | ≤ 20 | |||||
| Ball screw encoder (optional) | ≤ 15 | ≤ 15 | ≤ 15 | |||||||
| Linear encoder (optional) | ≤ 10 | ≤ 10 | ≤ 10 | |||||||
| YAX unit weight (without turret) | Kg | ~ 250 | ~ 450 | ~ 800 | ||||||
